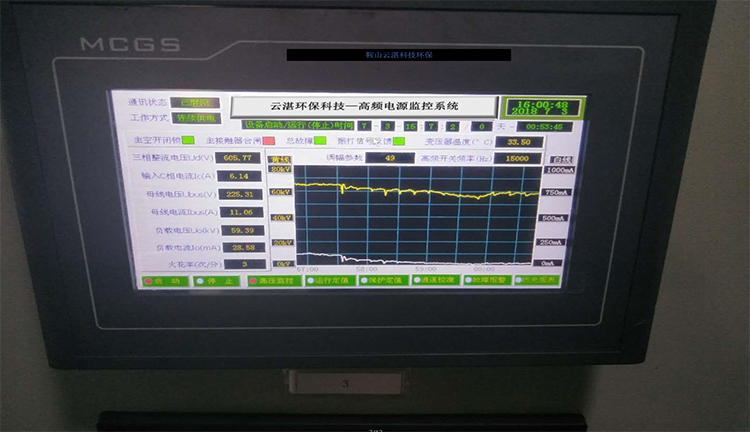

工作现场照片

方案优势

已源设备是电除尘效率的关键因素。高频电源+高压脉冲电源是国内外******进的电除尘供电模式。投资少、工期短、节能减排效果******。与传统相比,节能50~80%、除尘效率提高50%,尤其对PM2.5优势明。

改造方案	改造工期	改造费用
加高电场方案	一个月	1000万
末电场旋转极板方案	两个月	1500万
电除仆加电场方案	两个月	1000万
电袋除尘方案	两个月	1200万
全布袋除尘方案	两个月	1500万
高频+脉冲电源方案	两周 （可以在线改造）	450万

高频电源技术优点及脉冲电源在电除尘改造上的优势

调幅型高频电源

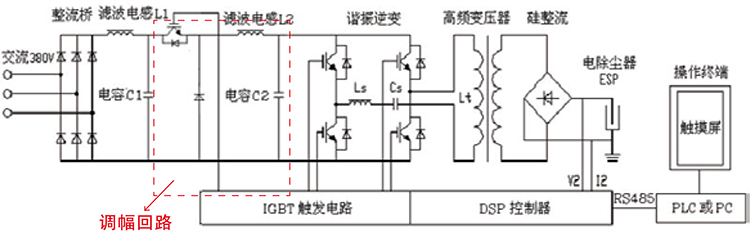

调幅型高频电源主回路工作原理

相比于普通调频型高频电源,|GBT调幅型高频电源除了具有普通调频型高频电源的切功能外,还増加了调幅回路。相比普通高频电源,具有工况适应性更好,节能效率提高50%,尤其对PM2.5优势明。

调幅型高频电源的技术优势

调幅回路具备斩波、派波功能。直流电压(约550∨)经斩波,再经滤波电感L2、电容C2,输H可调的直流母线电压(0~550∨)。

普通调频型高频电源只能道过改变逆变频率的方式改变负载平均申压。正常工作时,逆变频率低于高频变压器的额定工作频率,导致谐振电流增大,变压器损耗增加,电源效率降低。同时,网侧电流谐波增加,功率因数降低。由于母线电压固定,在工况情况比较差的情况下,如电流比较小,变压器输岀峰值电压抬高,寻致电场频繁闪络,电场运行不稳定。

调幅型高频电源,采用调节直流母线电压,实现输出电压调节。逆变频率基本保持变压器的额定频率附近,因此,电源效率与额定情况下基本相同。再配合网侧功率因数校正电路,使功率因数基本稳定。在工况比较差的情况下,如电流比较小,通过调节母线申压,使变压器输出峰值申压不会太高,不会发生频繁闪络,电场运行稳定

当调幅型高频电源的调幅占空比为1时(一般小于1),调型高频电源就相当于普通忘频电源。

从除尘器供电性能来说,几种电源的排序如下

脉冲电源>调幅型高频电源>普通高频电源

从电源价格来说,几种电源的排序如下

脉冲电源>调幅型高频电源>普通高频电源

可见,调幅型高频电源是一种性价比******的电除尘器供电电源。

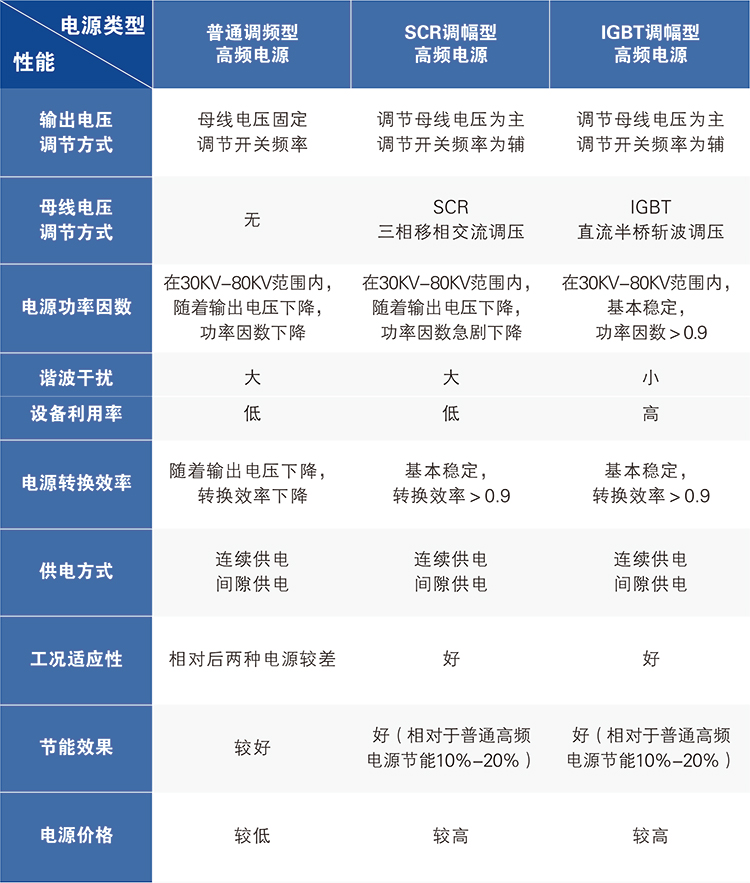

几种高频电源的性能比较

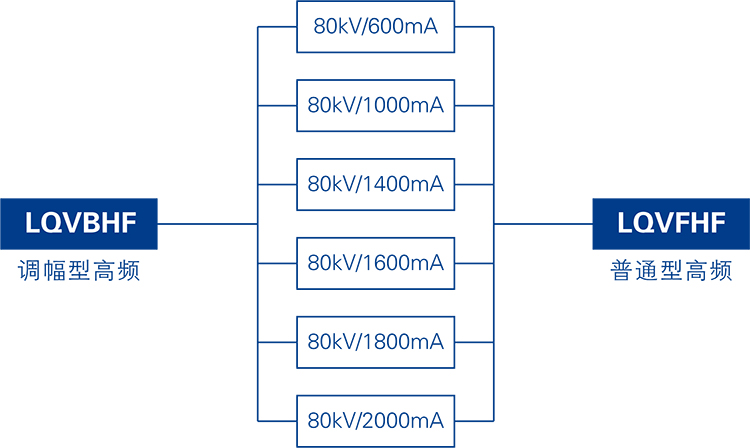

高频电源规格型号
